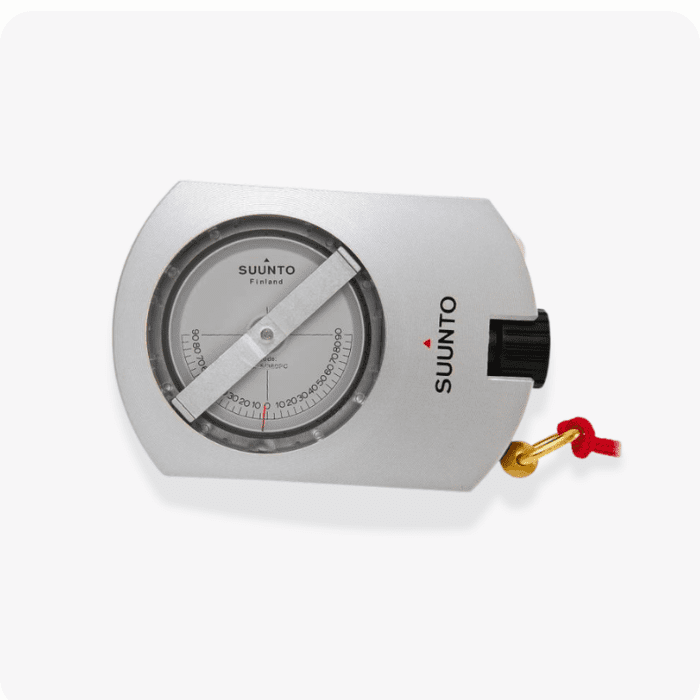

El Clinómetro Suunto PM-5/360 PC es un instrumento óptico de precisión diseñado para la medición rápida y exacta de alturas, ángulos verticales y pendientes. Desarrollado en Finlandia, este equipo es la herramienta de preferencia para profesionales en topografía, silvicultura, geología, minería, ingeniería y arquitectura. Su diseño compacto y de bolsillo permite realizar mediciones fiables en cualquier entorno, garantizando resultados profesionales con un margen de error mínimo.
El núcleo de su precisión radica en un tambor de escala soportado por un cojinete de zafiro de alta calidad, el cual se encuentra sumergido en una cápsula sellada herméticamente y llena de un líquido amortiguador. Este líquido especial anticongelante elimina las vibraciones de la escala, asegurando un movimiento fluido y una lectura estable e inmediata sin importar las condiciones climáticas o la temperatura. El equipo integra una lente óptica sin paralaje y un enfoque ajustable (dioptría) que permite una lectura directa y simultánea del objetivo a medir y de la escala numérica sin necesidad de apartar la vista.
Estructuralmente, el clinómetro está construido con un chasis de aleación de aluminio anodizado, lo que le otorga una alta resistencia a la corrosión y a los impactos mecánicos, manteniendo al mismo tiempo un peso ultraligero que ronda los 110 gramos. Este modelo en particular (360 PC) cuenta con un sistema de lectura dual que incluye escalas en grados (0 ± 90°) y en porcentaje (0 ± 150 %). Además, el reverso de la carcasa incorpora una práctica tabla de conversión de cosenos (0-45°) para facilitar cálculos topográficos rápidos en terreno.
Detalles Estructurales y Operativos
-
Lectura Óptica de Alta Precisión: Su lente permite realizar mediciones con una exactitud de estimación de 1/4 de grado (0.25°), facilitando lecturas directas que no requieren tornillos de ajuste ni nivelación de burbujas previas.
-
Cápsula de Líquido Amortiguador: El tambor graduado rota libremente dentro de un líquido que estabiliza la escala en fracciones de segundo. Este compuesto no ataca el contenedor plástico, resiste la exposición solar directa y no se congela en climas extremos.
-
Escalas de Medición Duales: Permite leer la inclinación del terreno tanto en grados sexagesimales (hasta 90°) como en porcentaje topográfico (hasta 150%), brindando versatilidad para distintas aplicaciones técnicas y de levantamiento.
-
Chasis Metálico Monopiezas: El aluminio anodizado protege los delicados componentes ópticos e internos contra el polvo, la humedad y las caídas propias del trabajo exigente de campo.
-
Montura para Trípode: En su base inferior, el equipo incorpora un hilo roscado estándar que permite acoplar el instrumento a un trípode fotográfico o topográfico para lograr observaciones estáticas de máxima precisión y eliminar por completo la trepidación de las manos.
Especificaciones Técnicas Detalladas
| Parámetro Técnico | Especificación de Fábrica |
| Fabricante | Suunto (Fabricado en Finlandia) |
| Modelo | PM-5/360 PC |
| Escala de Grados | 0 ± 90° |
| Escala de Porcentaje | 0 ± 150 % |
| Intervalo de Graduación | 1° y 1% |
| Precisión de Lectura (Estimación) | 1/4° (0.25°) |
| Tabla de Conversión | Cosenos 0 – 45° (Impresa en el reverso) |
| Material de la Carcasa | Aleación de aluminio anodizado |
| Sistema de Rodamiento | Cojinete de joya (Zafiro) |
| Sistema de Amortiguación | Cápsula sellada con líquido anticongelante |
| Ajuste Óptico (Dioptría) | Sí (Lente sin paralaje) |
| Adaptabilidad a Trípode | Sí (Rosca estándar) |
| Dimensiones Totales | 74 x 52 x 15 milímetros |
| Peso Total del Equipo | 110 gramos |
| Accesorios Incluidos | Cordón para cuello y funda de nylon con presilla |
